CAD简介

　　CAD也是一种计算机技术，能够设计作品并记录设计过程。CAD能够根据迁移商品材料，工艺，公差和尺寸的详细图表及其相关产品的指定约定来推动制造过程。它可用于生成一些二维或三维的图表，随后能够旋转从一切角度观看，甚至从内部向外看。打印专业设计渲染通常需要特殊的打印机或绘图仪。

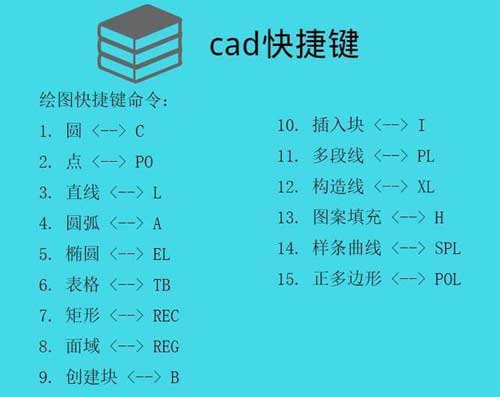

　　cad快捷键命令大全

　　1、创建直线的快捷方式是L+空格

　　2、创建圆的快捷方式是C+空格

　　3、创建圆弧的快捷方式是A+空格

　　4、创建矩形的快捷方式是REC+空格

　　5、创建点的快捷方式是PO+空格

　　6、创建单行文本的命令是DT

　　7、创建多行文本的命令是MT

　　8、创建填充的命令是H

　　9、将已经画出的线段延伸到某一线段 EX+空格

　　10、将已经画出的矩形倒圆角 F+空格

　　11、修剪绘图过程中多余的线 TR+空格

　　12、修改文本 ED+空格

　　13、移动命令是M+空格;

　　14、旋转命令的快捷方式是RO+空格

　　15、偏移命令的快捷方式是O+空格

　　16、镜像命令的快捷方式是MI+空格

　　17、复制命令的快捷方式是CO+空格

　　18、局部观察平面图细节时,通常使用Z+空格

　　19、可以在工作区看到实时缩放的放大镜 Z+空格+空格

　　20、平移视图的快捷方式是P+空格

　　21、通过平移视图平移视图P+空格

　　22、返回上一视图Z+空格+P+空格

　　23、全局显示自己绘的平面图Z+空格+A+空格

　　24、快捷方式CTRL+P代表打印文件

　　25、快捷方式CTRL+C代表复制

　　26、快捷方式CTRL+V代表粘贴

　　27、快捷方式CTRL+X代表剪切

　　28、新建文件的快捷方式是CTRL+N

　　29、在CAD里寻求帮助时,可直接点击F1

　　30、正交的快捷方式是F8

　　31、打开和关闭对象捕捉工具的快捷方式是F3

　　32、直线标注的快捷方式是DLI+空格

　　33、调整文字样式可以通过ST+空格快捷方式实现

　　34、重新生成的快捷方式是R+ E+空格

　　35、设置捕捉模式可以通过快捷方式实现 OS+空格

　　36、ENTER键可以重复上一次的操作

　　37、刷新的快捷键是RE+空格

　　38、AutoCAD系统中，想取消正在执行的命令可用ESC

　　39、设置捕捉模式的快捷键是OS

　　40、旋转命令的快捷方式是RO

　　41、计算面积的快捷键是AA

　　42、平移的快捷键是P+空格

　　43、最常用的标注快捷键是DLI

　　44、直线的快捷方式是LINE

　　45、创建圆的快捷键 C

　　46、偏移命令的快捷方式是O

　　47、可以修改文本ed

　　cad快捷键命令文字版

　　1、常用功能键

　　F1: 获取帮助

　　F2: 实现作图窗和文本窗口的切换

　　F3: 控制是否实现对象自动捕捉

　　F4: 数字化仪控制

　　F5: 等轴测平面切换

　　F6: 控制状态行上坐标的显示方式

　　F7: 栅格显示模式控制

　　F8: 正交模式控制

　　F9: 栅格捕捉模式控制

　　F10: 极轴模式控制

　　F11: 对象追踪模式控制

　　(用ALT+字母可快速选择命令，这种方法可快捷操作大多数软件。)

　　2、常用CTRL，ALT快捷键

　　ALT+TK 如快速选择

　　ALT+NL 线性标注 ALT+VV4 快速创建四个视口

　　ALT+MUP 提取轮廓

　　Ctrl+B: 栅格捕捉模式控制(F9)

　　Ctrl+C: 将选择的对象复制到剪切板上

　　Ctrl+F: 控制是否实现对象自动捕捉(F3)

　　Ctrl+G: 栅格显示模式控制(F7)

　　Ctrl+J: 重复执行上一步命令

　　Ctrl+K: 超级链接

　　Ctrl+N: 新建图形文件

　　Ctrl+M: 打开选项对话框

　　Ctrl+O：打开图象文件

　　Ctrl+P：打开打印对说框

　　Ctrl+S：保存文件

　　Ctrl+U：极轴模式控制(F10)

　　Ctrl+v：粘贴剪贴板上的内容

　　Ctrl+W：对象追 踪式控制(F11)

　　Ctrl+X：剪切所选择的内容

　　Ctrl+Y：重做

　　Ctrl+Z：取消前一步的操作

　　Ctrl+1：打开特性对话框

　　Ctrl+2：打开图象资源管理器

　　Ctrl+3：打开工具选项板

　　Ctrl+6：打开图象数据原子

　　Ctrl+8或QC：快速计算器

　　双击中键：显示里面所有的图像

　　3、尺寸标注

　　DLI:线性标注

　　DRA：半径标注

　　DDI：直径标注

　　DAL：对齐标注

　　DAN：角度标注

　　DCO: 连续标注

　　DCE:圆心标注

　　LE:引线标注

　　TOL:公差标注

　　四、捕捉快捷命令

　　END：捕捉到端点

　　MID：捕捉到中点

　　INT：捕捉到交点

　　CEN：捕捉到圆心

　　QUA：捕捉到象限点

　　TAN：捕捉到切点

　　PER：捕捉到垂足

　　NOD：捕捉到节点

　　NEA：捕捉到最近点

　　五、基本快捷命令

　　AA：测量区域和周长(area)

　　ID：指定坐标

　　LI：指定集体(个体)的坐标

　　AL：对齐(align)

　　AR： 阵列(array)

　　AP：加载*lsp程系

　　AV：打开视图对话框(dsviewer)

　　SE：打开对象自动捕捉对话框

　　ST：打开字体设置对话框(style)

　　SO：绘制二围面( 2d solid)

　　SP：拼音的校核(spell)

　　SC：缩放比例 (scale)

　　SN：栅格捕捉模式设置(snap)

　　DT：文本的设置(dtext)

　　DI：测量两点间的距离

　　OI：插入外部对象

　　RE：更新显示

　　RO：旋转

　　LE：引线标注

　　ST：单行文本输入

　　La：图层管理器

　　六 、绘图命令

　　REC：矩形

　　A：绘圆弧

　　B：定义块

　　C：画圆

　　D：尺寸资源管理器

　　E：删除

　　F：倒圆角

　　G：对象组合

　　H：填充

　　I：插入

　　J：对接

　　S：拉伸

　　T：多行文本输入

　　W：定义块并保存到硬盘中

　　L：直线

　　PL：画多段线。

　　M：移动

　　X：分解炸开

　　V：设置当前坐标

　　U：恢复上一次操作

　　O：偏移

　　P：移动

　　Z：缩放
